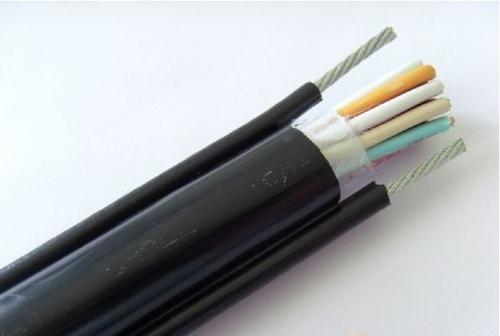

商品名稱：聚氯乙烯絕緣及護套控制電纜
添加時間：2019-09-21 17:20:13
推薦度：

介紹：

一

、生產執行標準：

二、使用場合

本產品適用于交流額定電壓450/750V及以下控制

，監控回路及保護線路等場合作用

。

三、規格型號

名稱和主要使用范圍：見表一

型號	名稱	主要使用范圍
KVV/KYJV	PVC/交聯聚乙烯絕緣PVC護套控制電纜	敷設在室內、電纜溝、管道固定場合
KVVP/KYJVP	PVC/交聯聚乙烯絕緣PVC護套編織屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KVVP2/KYJVP2	PVC/交聯聚乙烯絕緣PVC護套編織屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KVV22/KYJV22	PVC/交聯聚乙烯絕緣PVC護套鋼帶鎧裝控制電纜	敷設在室內、電纜溝、管道、直埋等能承受較大機械外力固定場合
KVV32/KYJV32	PVC/交聯聚乙烯絕緣PVC護套編織屏蔽控制軟電纜	敷設在室內、電纜溝、管道、豎井等能承受較大機械外力固定場合
KVVR/KYJVR	PVC/交聯聚乙烯絕緣PVC護套鋼帶鎧裝控制電纜	敷設在室內移動要求柔軟等場合
KVVRP/KYJVRP	PVC/交聯聚乙烯絕緣PVC護套細鋼絲鎧裝控制電纜	敷設在室內移動要求柔軟屏蔽等場合

注：用戶需要阻燃型|耐火型|耐高低溫型的產品

，工廠均可生產供貨

，只需在訂貨合同或協議中說明即可，如型號前加寫“ZR”

，即ZR－KVV型……等

。

規格與型號：見表二

型號	額定電壓V	導體標稱截面mm2
		0.5	0.75	1.0	1.5	2.5	4	6	10
芯數
KVV、KYJV KVVP 、KYJVP	450/750	-	2-61					2-14	2-10
KVVP2 、KYJVP2			4-61					4-14	4-10
KVV22、KYJV22		－	7-61		4-61			4-14	4-10
KVV32 、KYJV32		－	10-61		7-61			4-14	4-10
KVVR 、KYJVR			4-61					－	－
KVVRP、KYJVRP		4-61			4-48			－	－

注：推薦的芯數系列為:2

、3

、5、7

、8

、10、12

、14

、16

、19

、24

、27、30

、37

、44、48

、52和61芯

。

使用條件：
額定電壓Uo/U為450／750V；
電纜導體的長期允許工作溫度為70℃

；
電纜的敷設溫度不應低于0

，推薦的允許彎曲半徑；
無鎧裝層的電纜

，應不小于電纜外徑的6倍

；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍

；有屏蔽層結構的軟電纜

，應不小于電纜外徑的6倍。

PVC絕緣和護套控制電纜（續表:KVV）

KVV型450/750V銅芯PVC絕緣和護套控制電纜（表：一）

序號	芯數×標稱截面(mm2)	導體種類上限	外徑	70℃小絕緣電阻(MΩ．Km)	序號	芯數×標稱截面(mm2)	導體種類	外徑mm上限	70℃小絕緣電阻(MΩ．Km)
1	2×0.75	1	8.0	0.012	32	4×1.5	2	11.5	0.010
2	2×0.75	2	8.4	0.014	33	4×2.5	1	12.0	0.010
3	2×1.0	1	8.4	0.011	34	4×2.5	2	13.0	0.009
4	2×1.0	2	8.8	0.013	35	4×4	1	14.0	0.0085
5	2×1.5	1	9.4	0.011	36	4×4	3	15.0	0.0077
6	2×1.5	2	10.0	0.010	37	4×6	1	15.0	0.0070
7	2×2.5	1	10.5	0.010	38	4×6	2	16.5	0.0065
8	2×2.5	2	11.5	0.009	39	4×10	2	20.0	0.0065
9	2×4	1	11.5	0.0085	40	5×0.75	1	9.6	0.013
10	2×4	2	12.5	0.0070	41	5×0.75	2	10.5	0.014
11	2×6	1	12.5	0.0070	42	5×1.0	1	10.0	0.011
12	2×6	2	14.0	0.0065	43	5×1.0	2	11.0	0.013
13	2×10	2	17.5	0.0065	44	5×1.5	1	11.5	0.011
14	3×0.75	1	8.4	0.012	45	5×1.5	2	12.5	0.010
15	3×0.75	2	8.8	0.014	46	5×2.5	1	14.0	0.010
16	3×1.0	1	8.8	0.011	47	5×2.5	2	14.5	0.009
17	3×1.0	2	9.2	0.013	48	5×4	1	15.0	0.0085
18	3×1.5	1	9.8	0.011	49	5×4	2	16.5	0.0077
19	3×1.5	2	10.5	0.010	50	5×6	1	16.5	0.0070
20	3×3.5	1	11.0	0.010	51	5×6	2	18.0	0.0065
21	3×2.5	2	12.0	0.009	52	5×10	2	22.5	0.0065
22	3×4	1	12.5	0.0085	53	7×0.75	1	10.5	0.012
23	3×4	2	13.5	0.0077	54	7×0.75	2	11.0	0.014
24	3×6	1	14.0	0.0070	55	7×1.0	1	11.0	0.011
25	3×6	2	15.0	0.0065	56	7×1.0	2	11.5	0.013
26	3×10	2	18.5	0.0065	57	7×1.5	1	12.5	0.011
27	4×0.75	1	9.0	0.012	58	7×1.5	2	13.5	0.010
28	4×0.75	2	9.6	0.014	59	7×2.5	1	15.0	0.010
29	4×1.0	1	9.4	0.011	60	7×2.5	2	16.0	0.009
30	4×1.0	2	10.0	0.013	61	7×4	1	16.5	0.0085
31	4×1.5	1	10.5	0.011	62	7×4	2	17.5	0.0077
